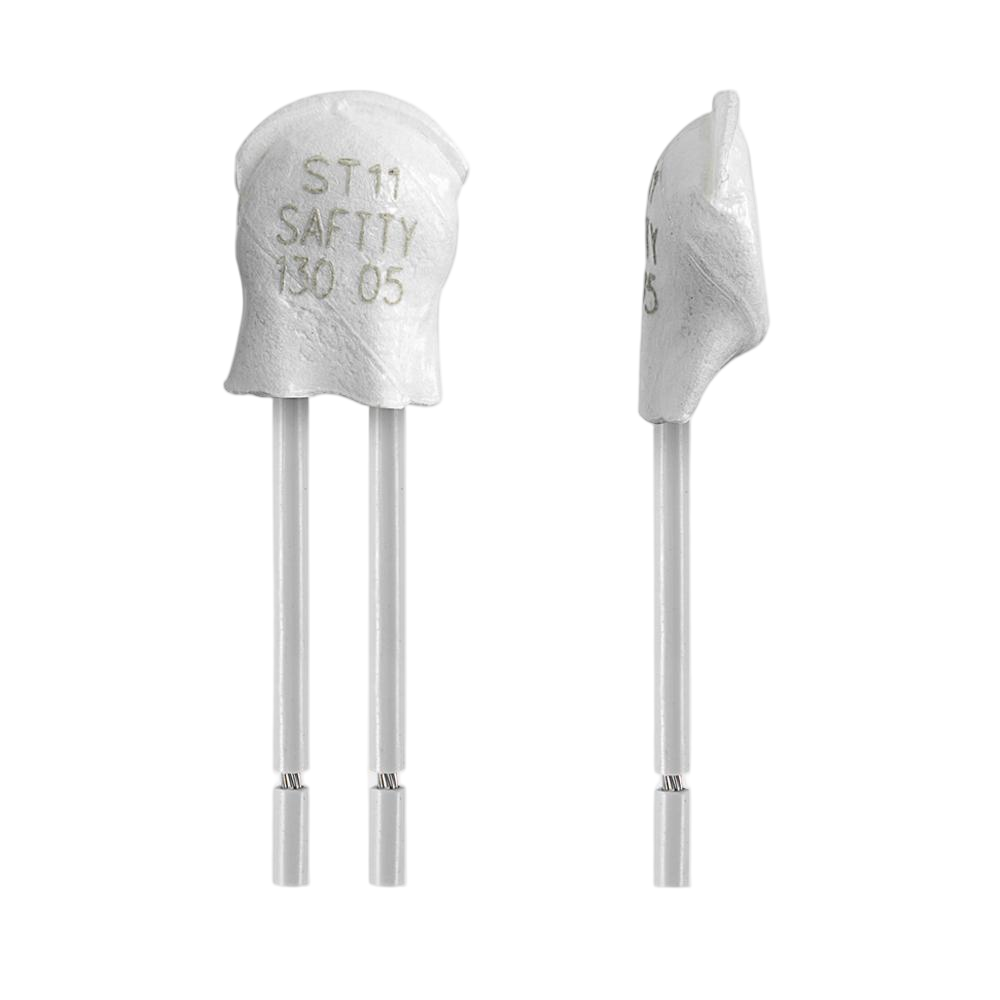

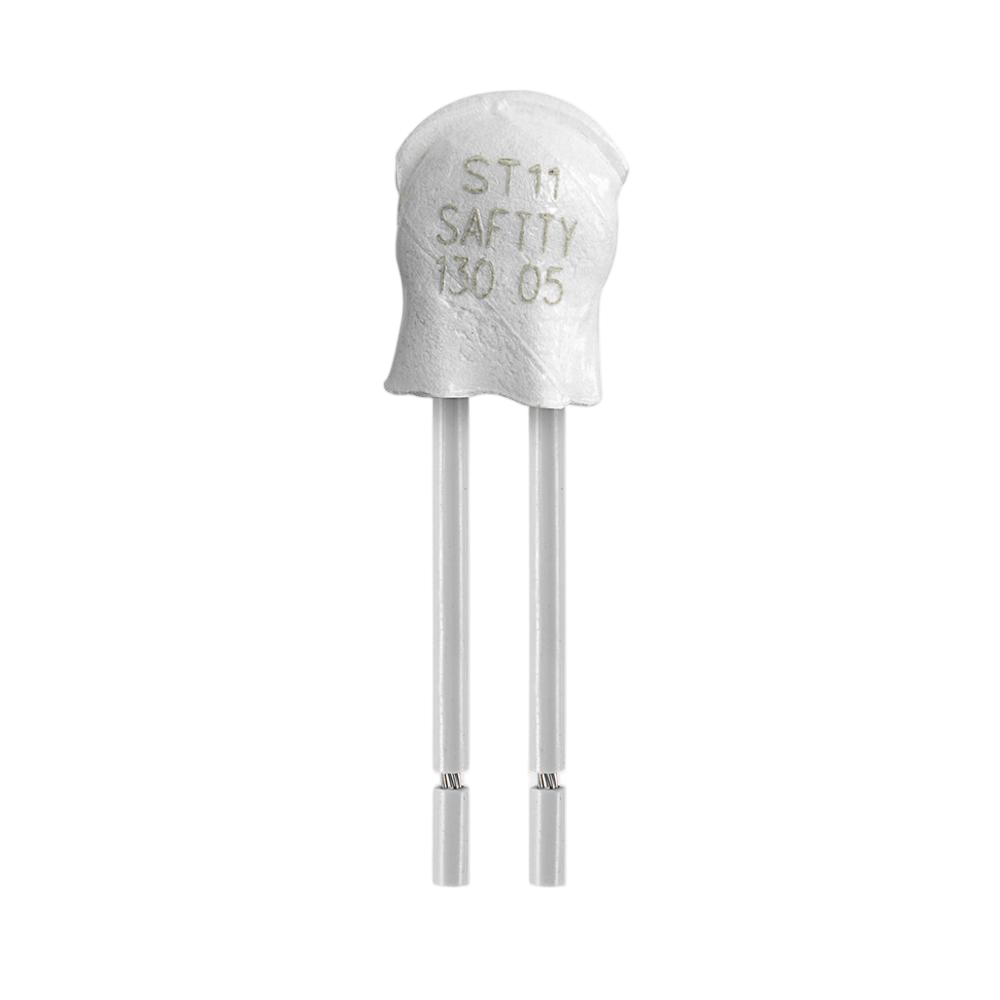

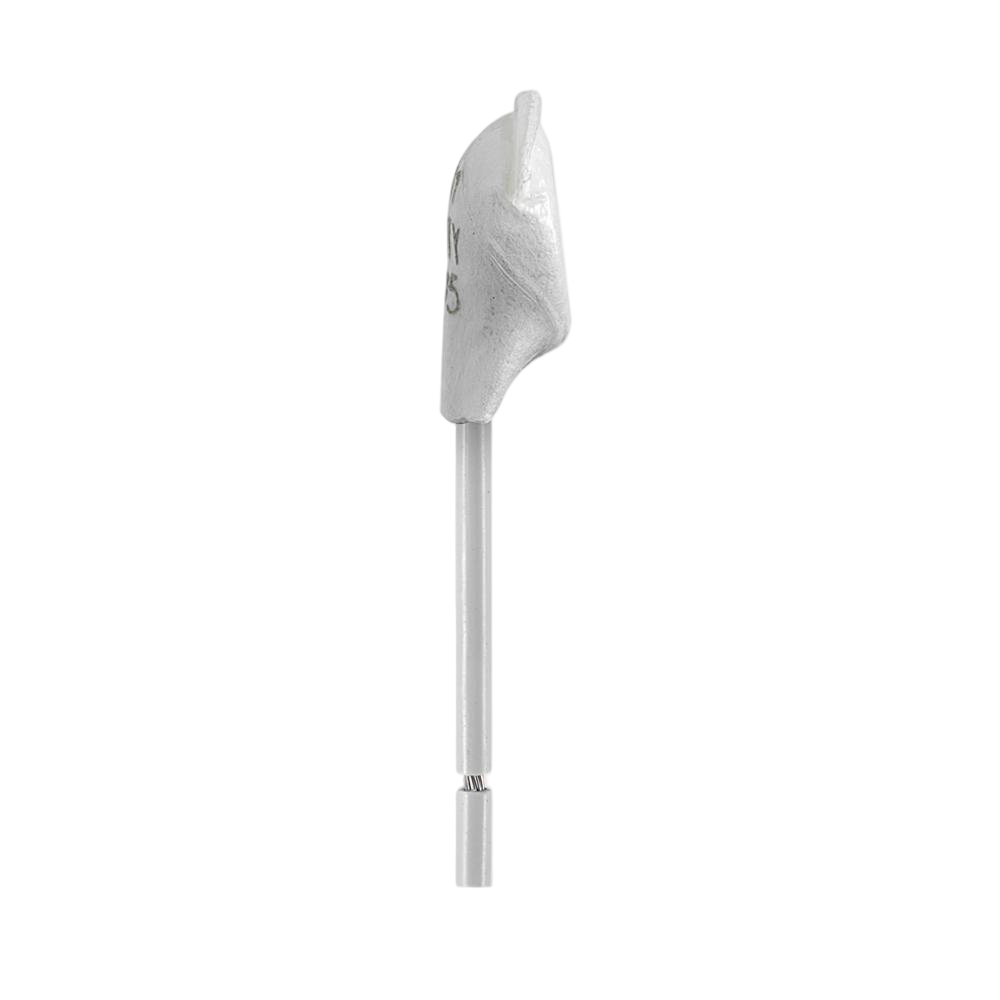

ST11

パワークラス: 1,6 A から 7,5 A

シリーズ: ST11 thermal protector

常時閉

自動リセット

コネクタケーブル付き

Mylar-Nomex 絶縁

データシートをダウンロード

Go Back

製品説明

主要部品

1) 鉄製カバープレート 2) 固定銀接点 3) スプリングディスク

4) 可動接点 5) ハウジング 6) バイメタルディスク 7) 絶縁紙

構造

固定銀接点は鉄製カバープレートにリベット留めされています。バイメタルディスクとスプリングディスクは可動接点の段差によって結合されています。電流は固定銀接点から可動接点に流れ、次にスプリングディスクを介してハウジングに接続してループを形成します。

機能

回路が正常な場合、可動接点はスプリングディスクの予圧を受けて固定銀接点に密着しています。定格動作温度に達すると、バイメタルディスクは熱によって変形し、反転位置にスナップしてスプリングディスクを下方に押し下げます。接点が突然開き、保護対象デバイスの温度上昇が妨げられます。

回路が切断されると、周囲温度は下がり始めます。定義されたリセット温度に達すると、バイメタルディスクとスプリングディスクが開始位置に戻り、接点が再び閉じて、回路が導通状態に戻ります。

製品パラメータ

公称スイッチング温度（NST）5°C

60 °C - 250 °C

許容範囲（標準）

(60-200) °C ±5K
(205-250) °C ±10K

リバーススイッチ温度（RST）許容範囲

≥ 35 °C (≤ 80°C NST)
-30K±15K (≥ 85°C ≤ 180° C NST)
-60K±15K (≥ 185° C ≤ 200° C NST)
120℃±15K (＞200°C NST)

厚さ

>4.3mm

直径

9.5mm

絶縁キャップの長さ

15mm

含浸耐性

適切な

保護等級の設置に適しています

I+ll

スイッチハウジングへの耐圧

500N

標準接続

0.33 mm² / AWG22

絶縁電圧

2.0 kV

承認

UL/VDE/CQC/CB

動作電圧範囲 AC/DC

まで 500 V AC / 14 V DC

(60-200)°C 動作温度製品

定格電圧AC

250 V(VDE)
277 V(UL)

定格電流 AC cos ϕ = 1.0 /サイクル

2.5A / 10,000

最大スイッチング電流 AC cos ϕ = 1.0 /サイクル

6.3 A / 3,000
7.5 A / 300

定格電流 AC cos ϕ = 0.6 /サイクル

1.6 A / 10,000

定格電圧DC

12.0 V

最大スイッチング電流 DC /サイクル

40.0 A / 5,000

(205-250)°C 動作温度製品

定格電流 AC cos ϕ = 1.0 /サイクル

2.5A / 1,000

定格電流 AC cos ϕ = 0.6 /サイクル

1.6 A / 1,000

合計バウンス時間

< 1 ms

接触抵抗

≤ 50 mΩ

10 ... 60 Hzでの耐振動性

100 m/s²
